Nacionalização de peças de manutenção industrial
Em 2018, ainda sob a marca Onion3D, atendemos uma indústria que precisava nacionalizar peças de manutenção de seus equipamentos. Visitamos a fábrica, entendemos o funcionamento das peças e as causas das quebras, projetamos versões em polímero e acompanhamos o desempenho após a instalação.
- Ano
- 2018 (ainda sob a marca Onion3D)
- Cliente
- Indústria (nome mantido em sigilo)
- Recursos
- Engenharia reversa, modelagem 3D, simulação de esforços e impressão 3D
O cenário
Linhas de produção não podem parar. Manter em estoque peças de reposição para todo o maquinário é caro e, quando uma peça quebra, importá-la da China, da Europa ou dos Estados Unidos é demorado e também caro. A alternativa é produzir as peças localmente.
1Entender o problema
Visitamos o cliente, que nos apresentou as peças e explicou como elas funcionavam na máquina. O objetivo era entender como as peças quebravam e avaliar se o projeto original poderia ser melhorado.

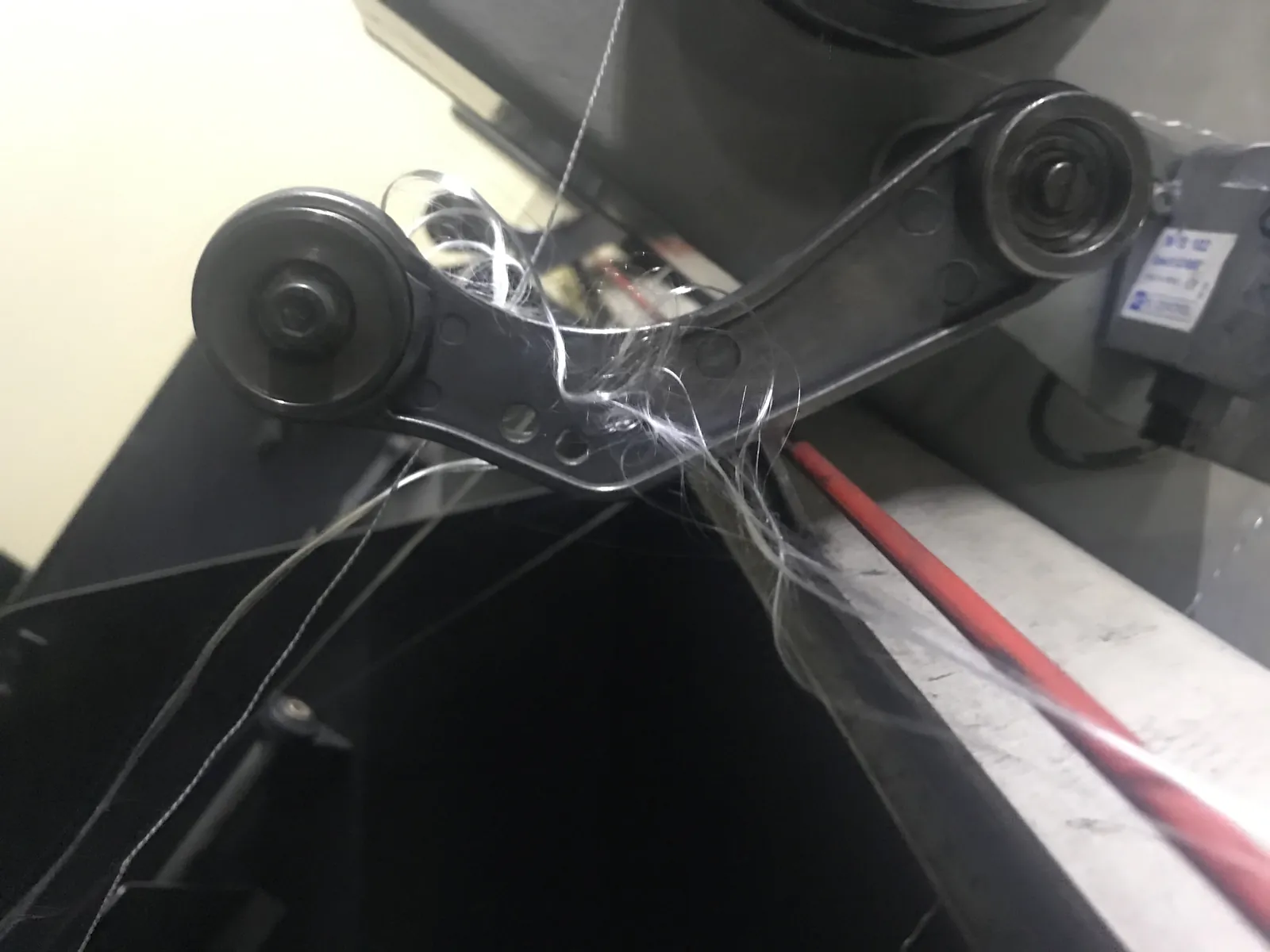

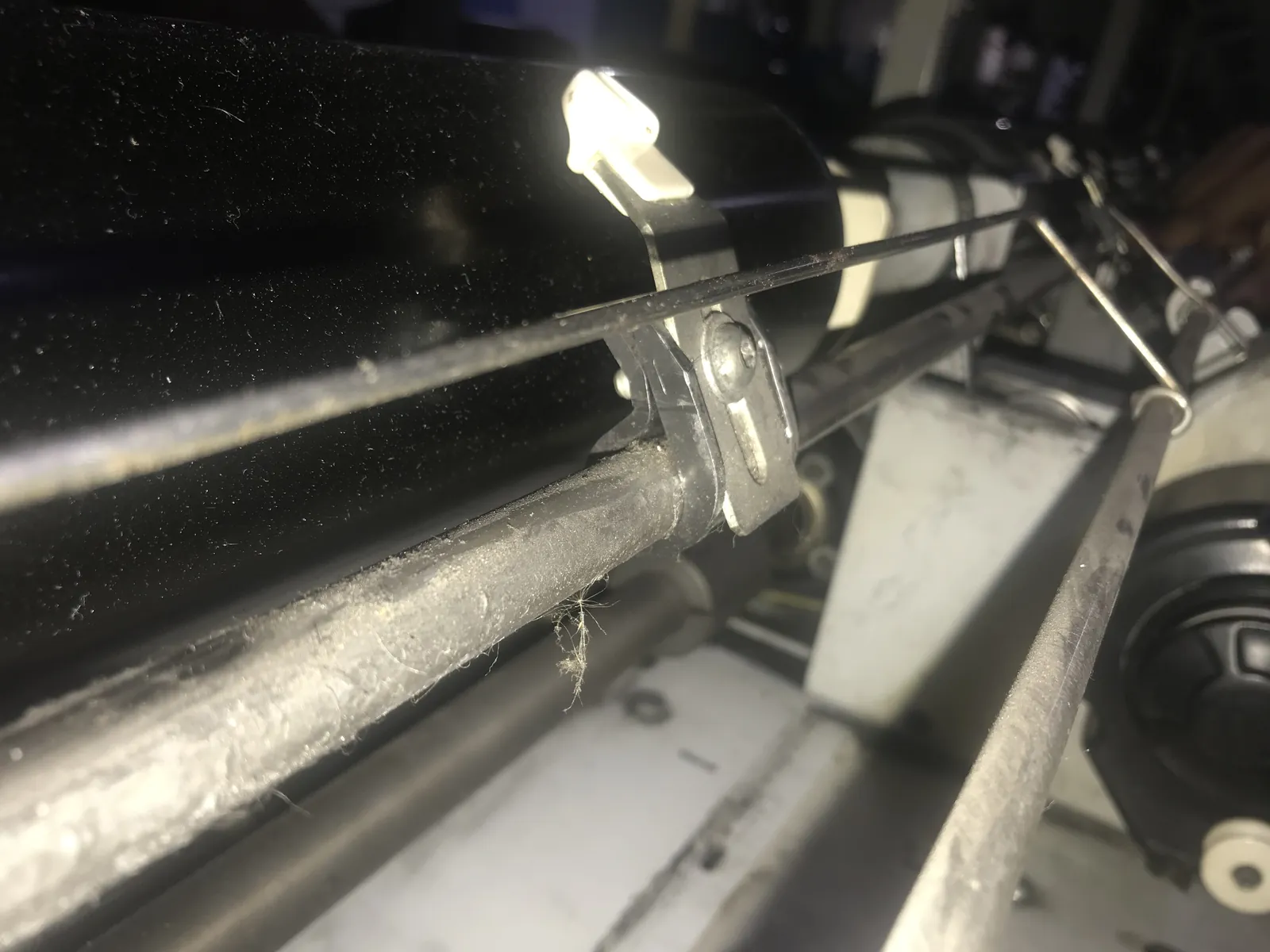

Mecanismo da máquina, durante a visita técnica

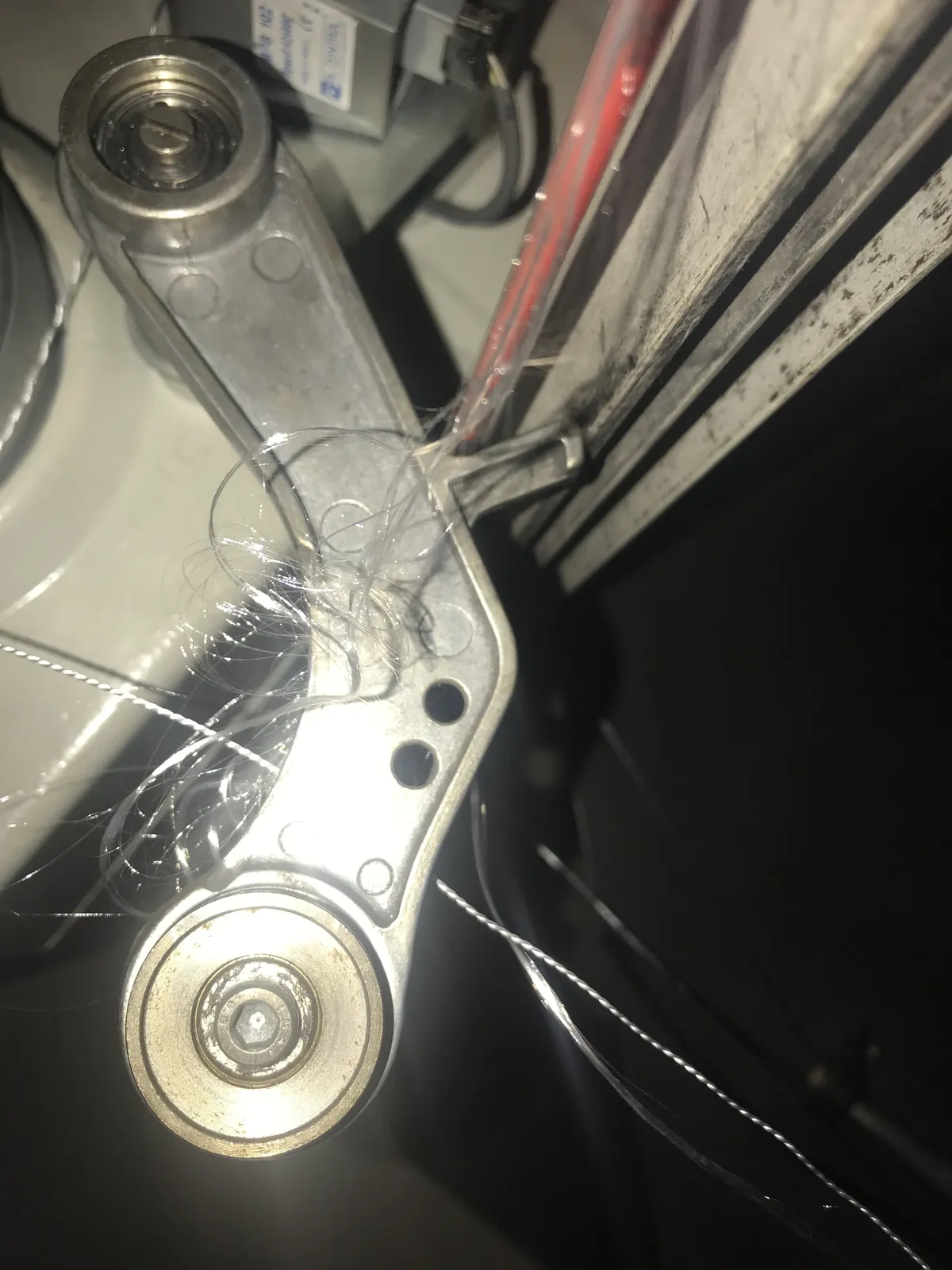

O mesmo mecanismo, em outro ângulo

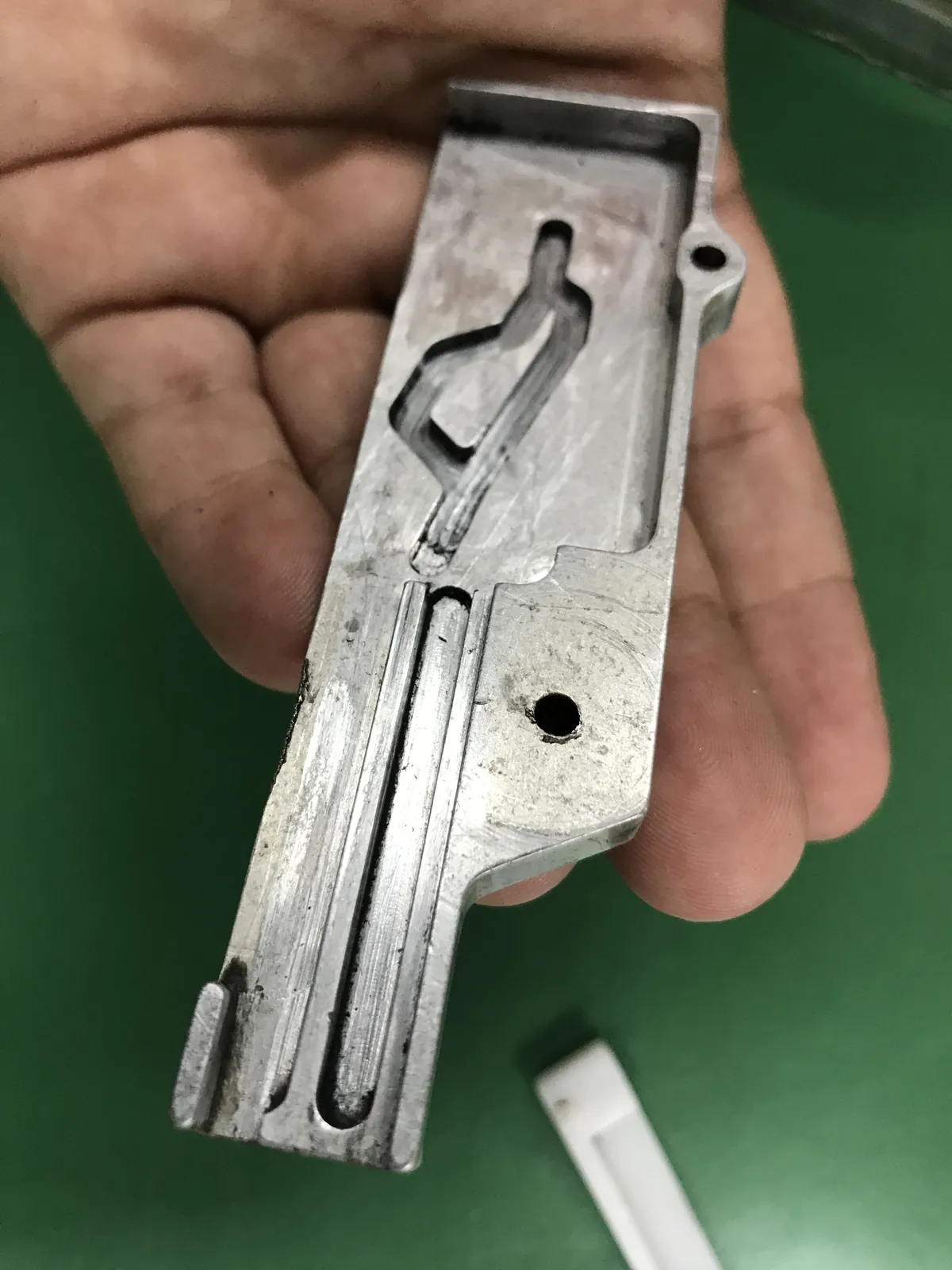

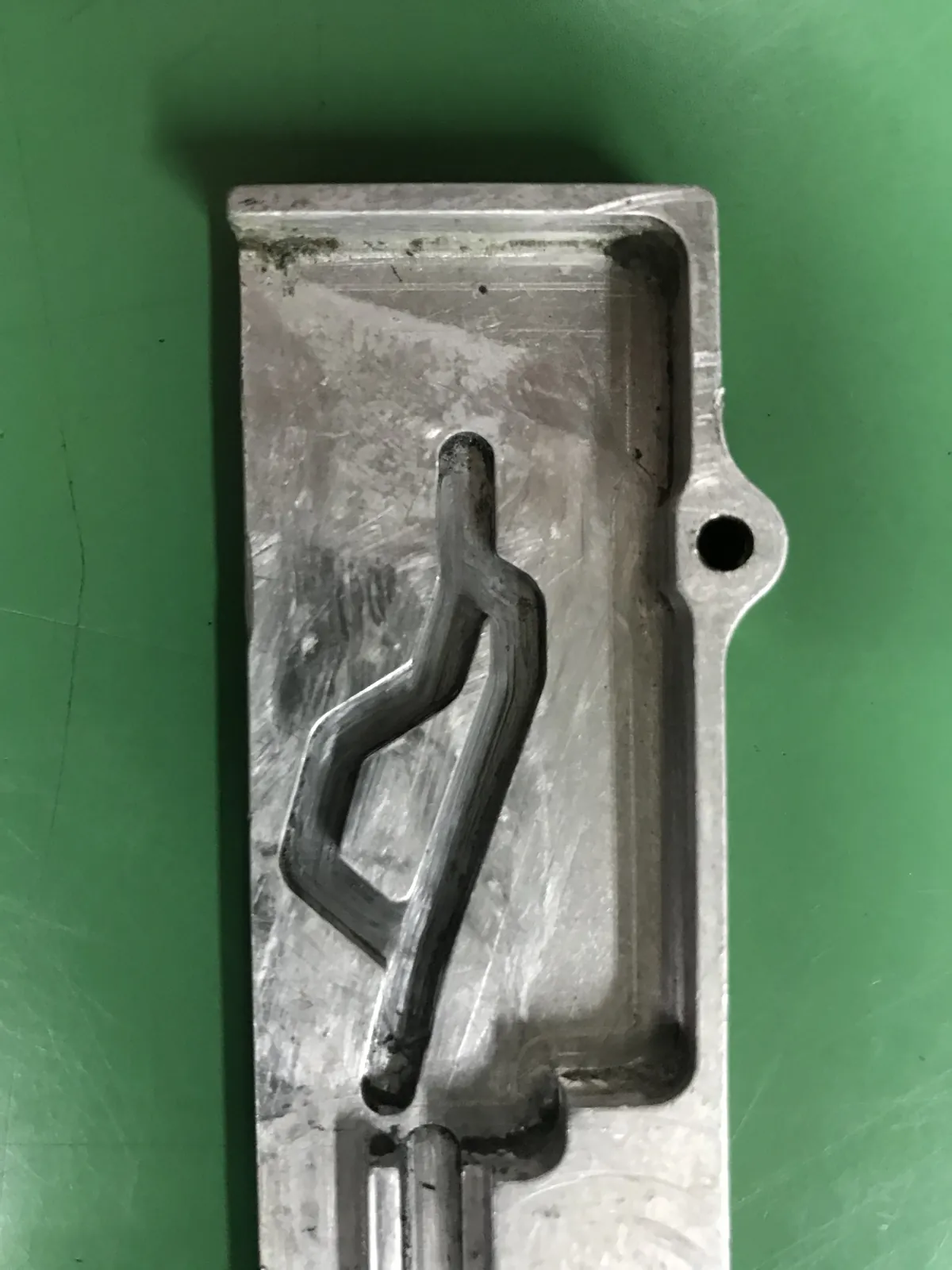

Peça original, em metal
Detalhe da peça original
2Analisar e projetar
Como as peças seriam produzidas em polímero, e não em metal, avaliamos a inclusão de estruturas de reforço no projeto original. Modelamos as peças em 3D e simulamos os esforços a que seriam submetidas.

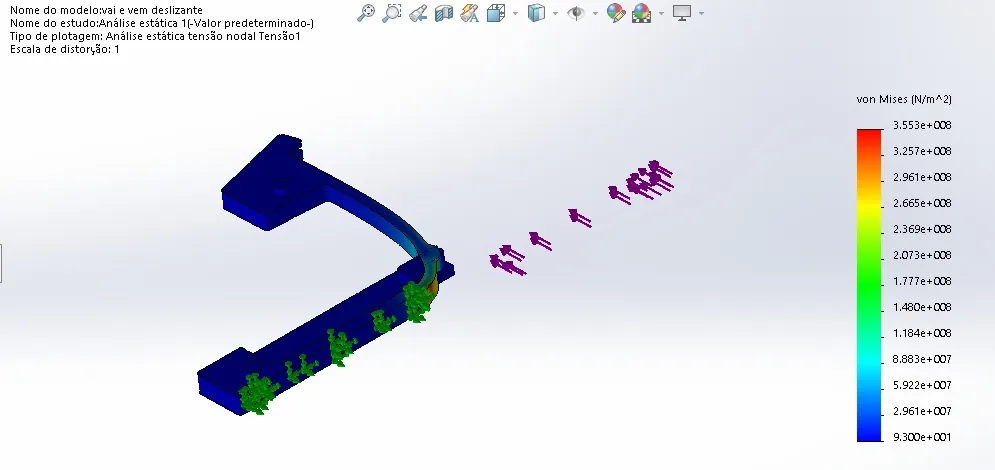

Simulação de esforços em uma das peças

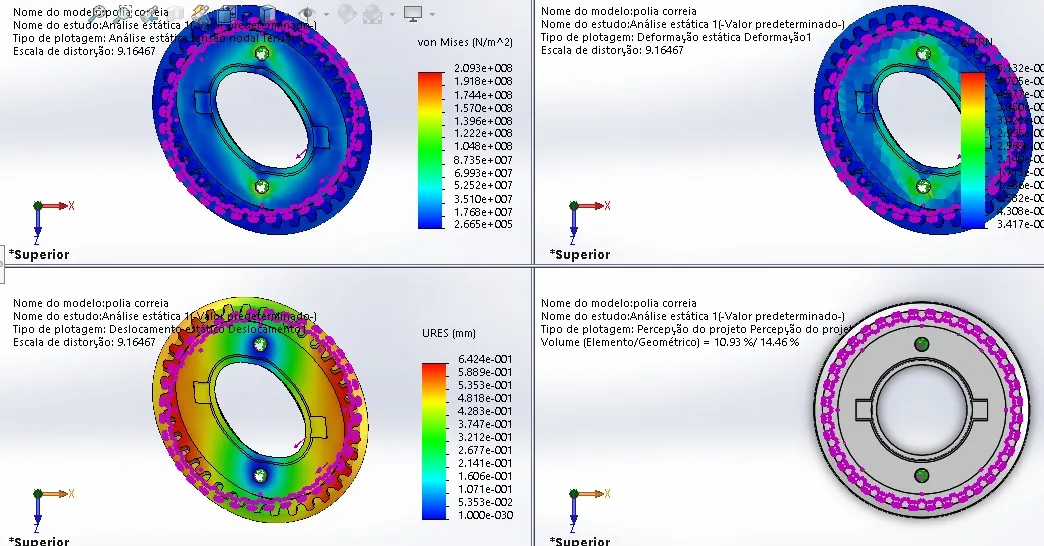

Análises da polia dentada

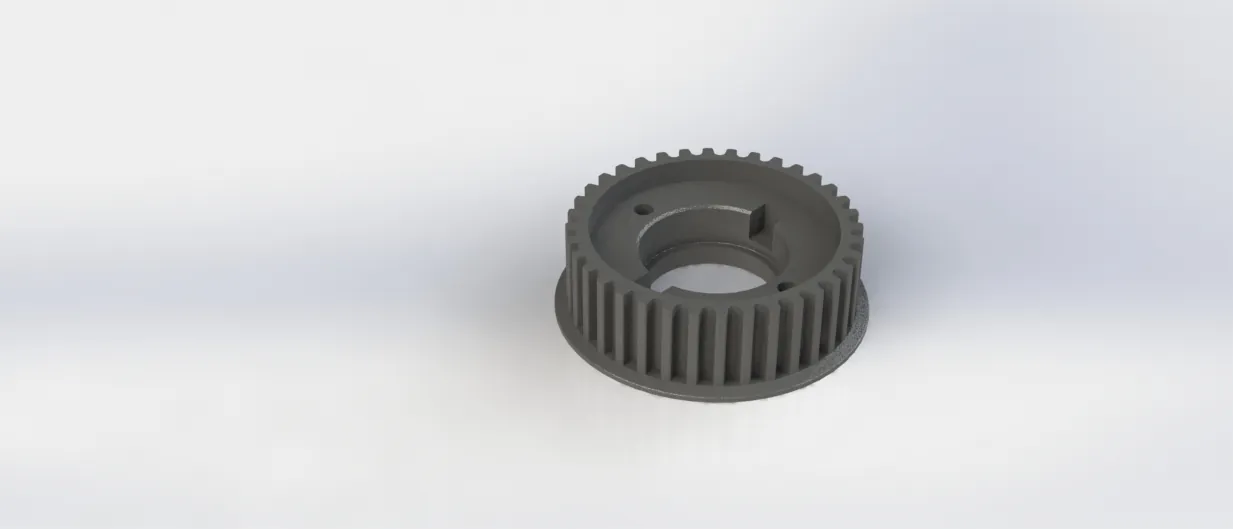

Modelo 3D da polia

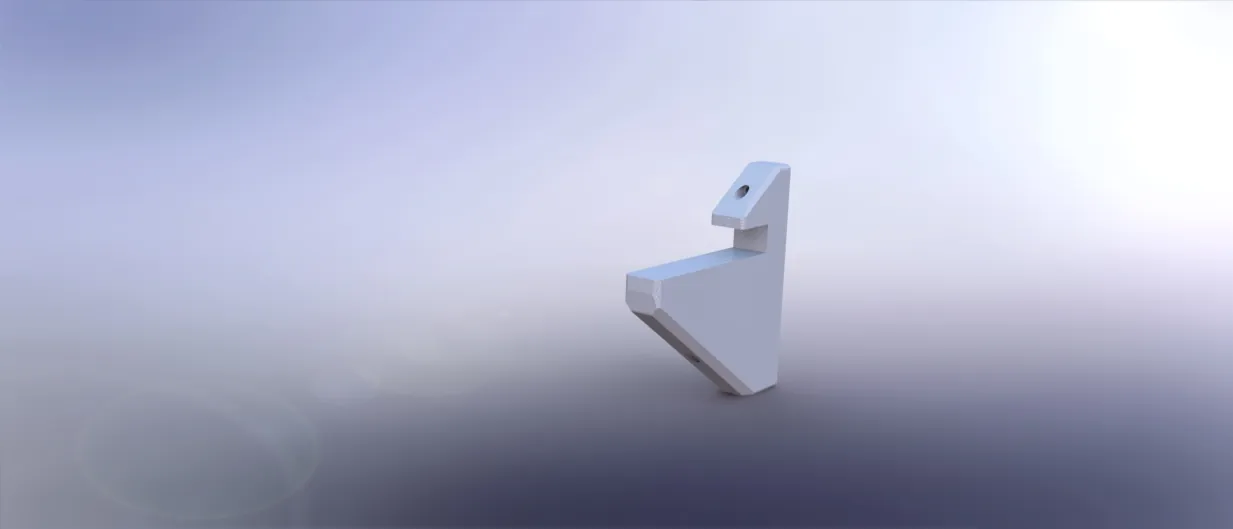

Modelo 3D de outra peça
3Executar
Produzimos as peças em polímero por impressão 3D.
Apresentamos mais de uma opção de material (ABS, nylon e PETG ou PLA). Em todos os serviços, indicamos o material adequado à temperatura, à carga, à pressão e à lavagem química da aplicação e apresentamos também alternativas mais econômicas, deixando claro o desempenho esperado de cada uma.

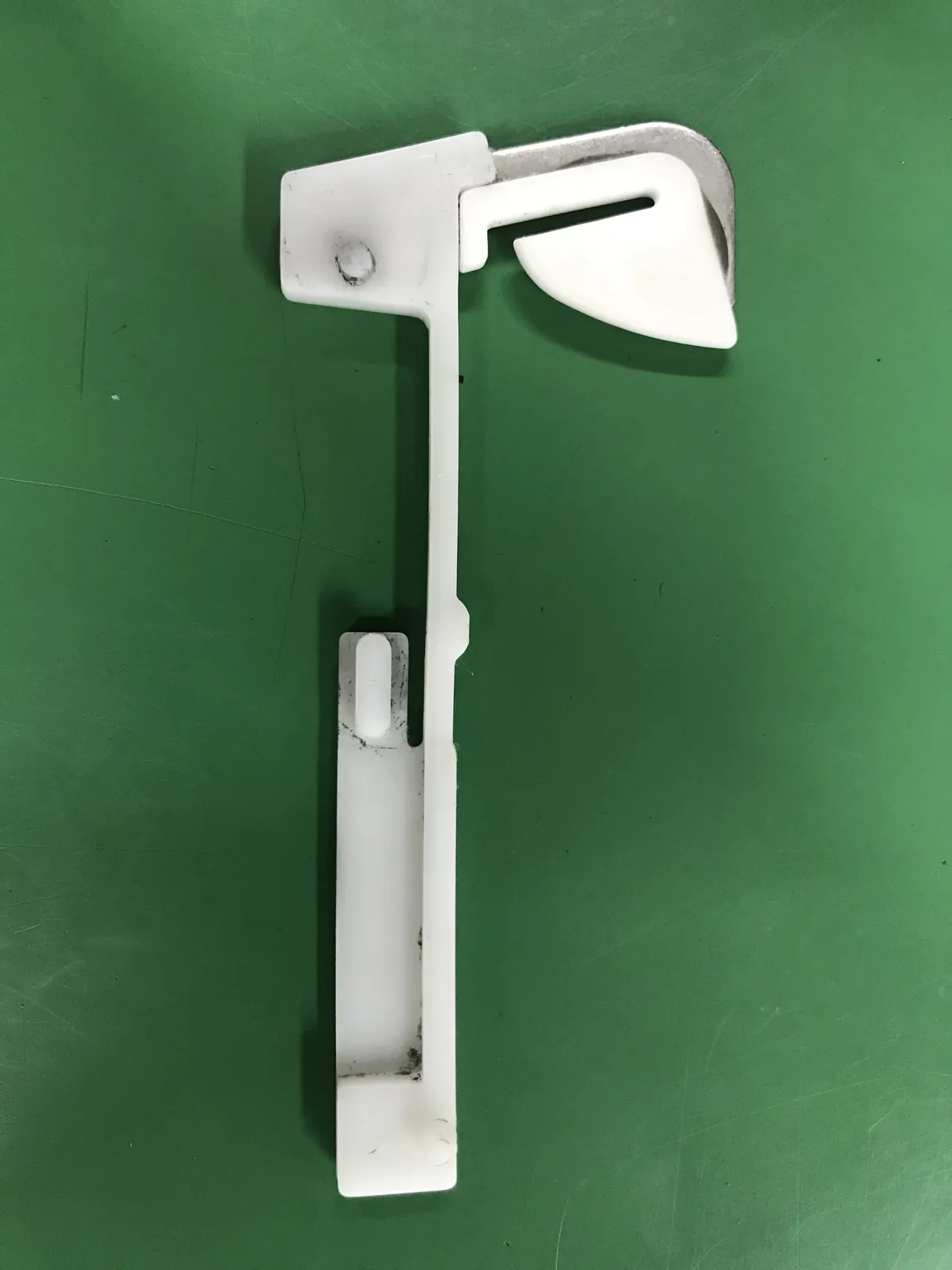

Peça de reposição em polímero

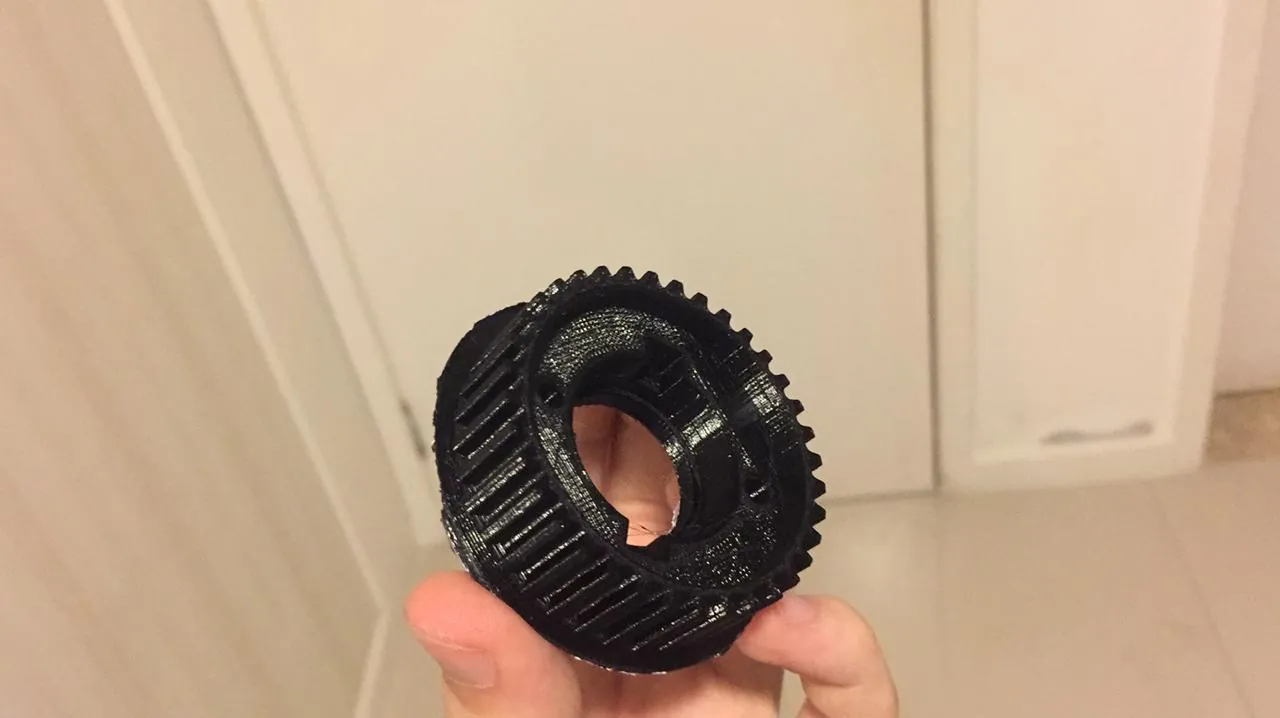

Polia dentada

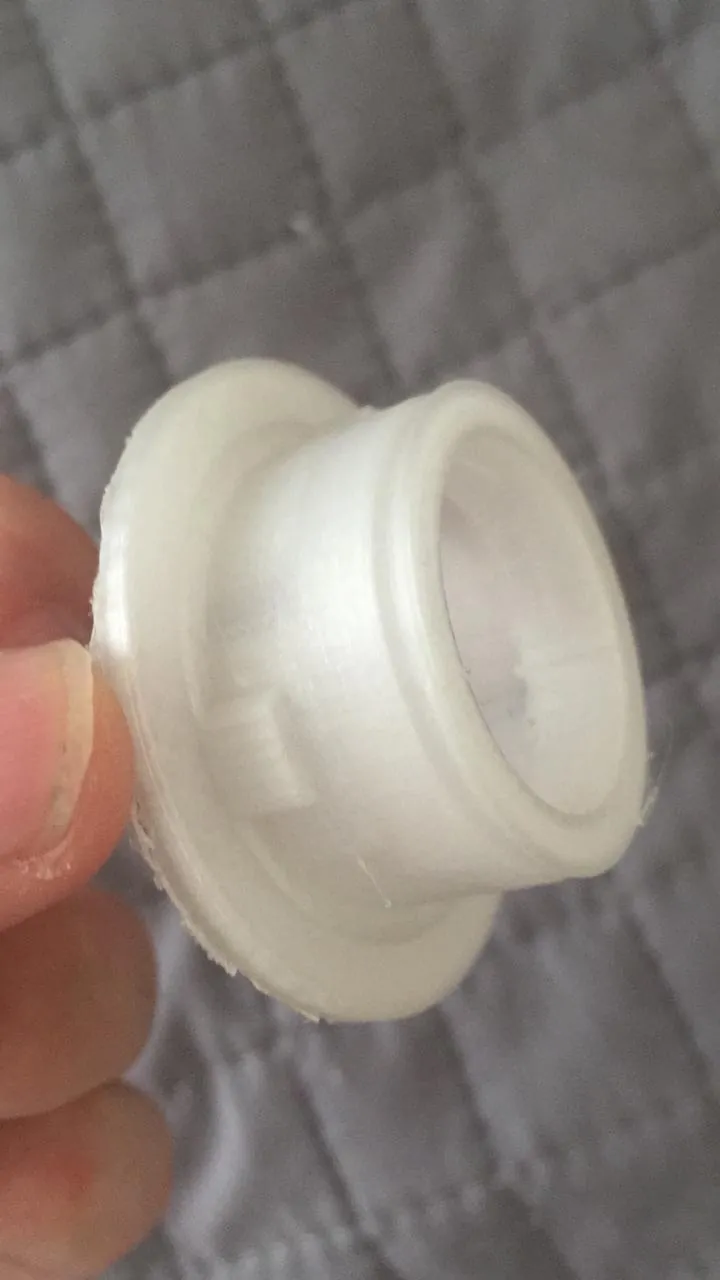

Bucha

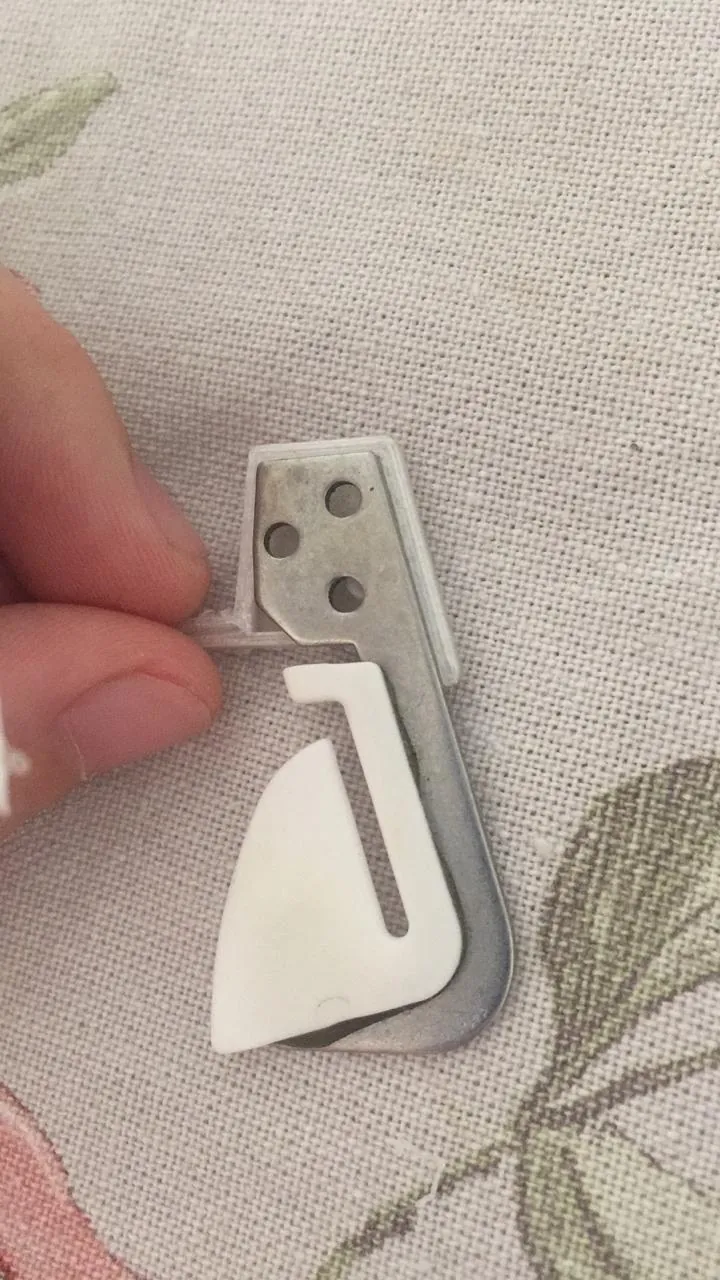

Peça de reposição segurada na mão, para referência de tamanho
4Acompanhar
Após a instalação, acompanhamos o funcionamento das peças para confirmar que cumpriam a função para a qual foram projetadas e, em seguida, monitoramos o desempenho delas quanto à durabilidade.

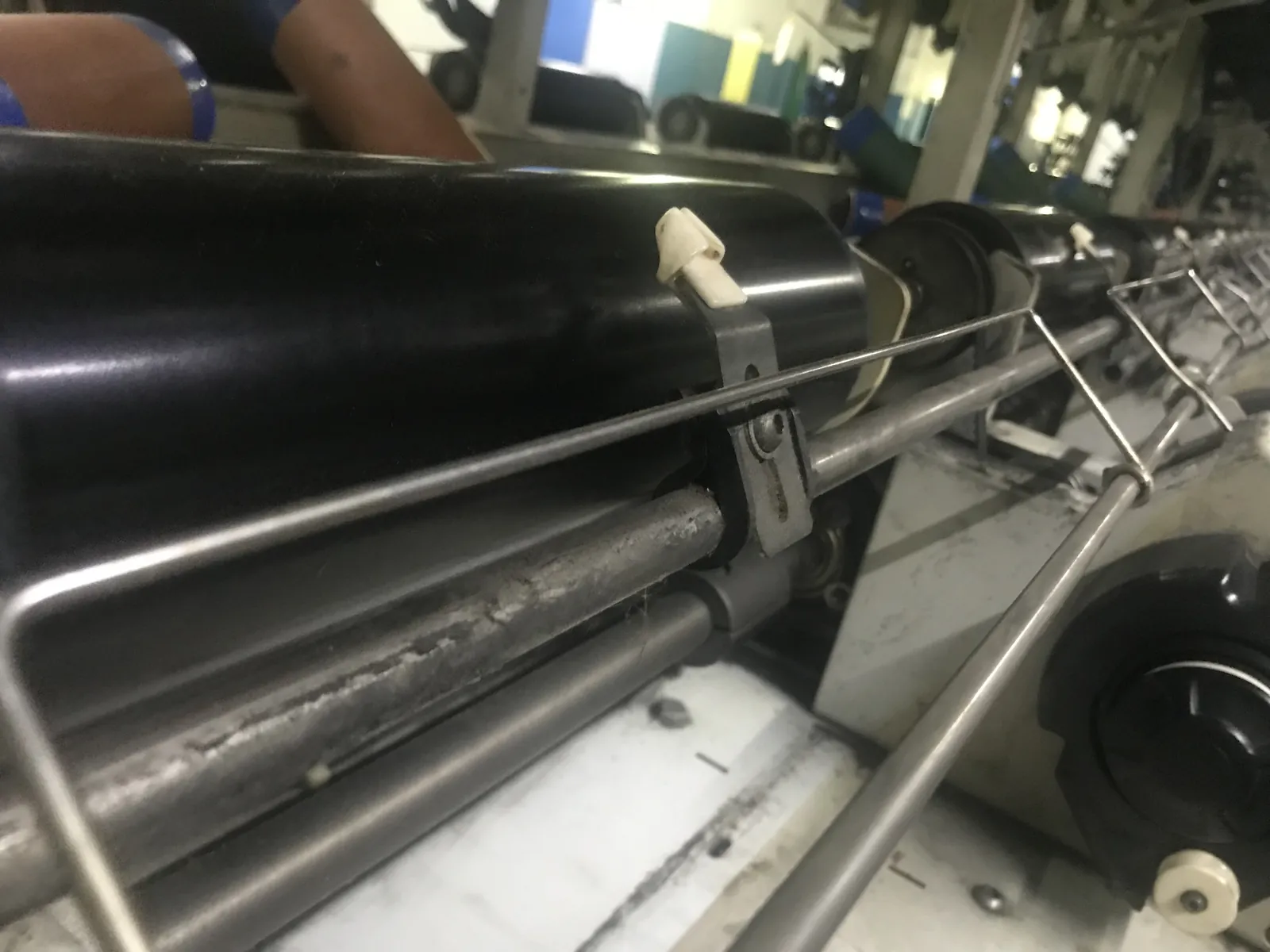

Peça instalada na máquina
Detalhe da instalação
Peça em operação
De 2018 até hoje
Neste projeto, trabalhamos com ABS, nylon e PETG ou PLA.
Hoje, nossa lista de materiais inclui PLA, PETG, ABS, ASA, HIPS, nylon PA6 e PA12, TPU, polipropileno, policarbonato, fibra de carbono e Tritan, além de resinas convencionais, like ABS e flexíveis.
Veja os materiais e as tecnologias em impressão 3D, em modelagem 3D e em engenharia reversa.
Este projeto faz parte da solução Peça de reposição quebrada ou importada.
Este é o serviço que oferecemos às indústrias: ir até a empresa, estudar o processo produtivo, identificar com ela as peças críticas, desenvolver os projetos e produzir localmente. O resultado esperado é maior agilidade na reposição e custo de estoque muito menor.
